La cartographie des processus métiers : le guide complet

« Ce qui ne se mesure pas ne s’améliore pas. » — Peter Drucker

Comprendre comment une entreprise fonctionne, vraiment, c’est souvent plus complexe qu’on ne l’imagine. Derrière chaque produit livré ou service rendu se cachent des enchaînements d’actions, de décisions, de flux d’informations parfois trop flous ou mal maîtrisés. C’est là que la cartographie des processus métiers entre en jeu.

En représentant clairement les étapes d’un processus, on peut repérer ce qui coince, ce qui se répète inutilement, ou ce qui pourrait être fait mieux — voire automatisé. C’est un outil stratégique, pas juste un dessin sur un mur.

Dans cet article, on plonge dans les bases et les techniques de la cartographie des processus : ses origines, ses symboles, ses usages, mais aussi les pièges à éviter. On verra comment elle s’intègre à des approches modernes comme Agile ou DevOps, et comment elle évolue avec l’intelligence artificielle et l’automatisation.

Objectifs stratégiques et avantages opérationnels de la cartographie des processus métiers

La cartographie des processus métiers n'est pas une fin en soi, mais un moyen puissant d'atteindre des objectifs stratégiques et d'obtenir des avantages opérationnels tangibles pour une organisation. En visualisant et en analysant les processus, les entreprises peuvent transformer leur mode de fonctionnement, améliorer leur performance et renforcer leur position concurrentielle.

Objectifs stratégiques

La cartographie des processus s'aligne sur plusieurs objectifs stratégiques clés [1, 2, 3]:

1. Amélioration de l'efficacité opérationnelle et réduction des coûts : En identifiant les goulots d'étranglement, les redondances, les tâches sans valeur ajoutée et les gaspillages, la cartographie permet de rationaliser les flux de travail. Cela conduit à une exécution plus rapide des tâches, à une meilleure utilisation des ressources et, in fine, à une réduction significative des coûts opérationnels. Par exemple, une entreprise peut découvrir que plusieurs départements effectuent des vérifications similaires, ce qui peut être consolidé pour gagner du temps et de l'argent.
2. Optimisation de la qualité et de la cohérence : La documentation claire des processus assure que les tâches sont effectuées de manière standardisée et cohérente. Cela réduit les erreurs, améliore la qualité des produits ou services livrés et garantit une expérience client uniforme. Pour les entreprises certifiées ISO, la cartographie est un pilier essentiel pour démontrer la conformité aux normes de qualité.
3. Facilitation de la conformité et de la gestion des risques : Dans un environnement réglementaire de plus en plus strict, la cartographie des processus aide les organisations à identifier les points de contrôle critiques, à documenter les procédures de conformité et à évaluer les risques associés à chaque étape. Cela est crucial pour les secteurs comme la finance, la santé ou l'industrie pharmaceutique, où la non-conformité peut entraîner des pénalités sévères.
4. Soutien à la prise de décision stratégique : Une vision claire des processus permet aux dirigeants de prendre des décisions éclairées concernant les investissements technologiques, la réaffectation des ressources, l'expansion des activités ou la restructuration organisationnelle. Elle fournit une base factuelle pour l'élaboration de stratégies d'entreprise.
5. Amélioration de la communication et de la collaboration : Les cartes de processus servent de langage commun pour toutes les parties prenantes, des employés de première ligne aux cadres supérieurs. Elles favorisent une compréhension partagée des responsabilités, des interdépendances et des objectifs, brisant les silos départementaux et encourageant la collaboration transversale.
6. Préparation à la transformation numérique et à l'automatisation : Avant d'automatiser un processus, il est impératif de le comprendre et de l'optimiser. La cartographie des processus est la première étape vers la numérisation et l'automatisation, car elle révèle les opportunités d'intégration de nouvelles technologies et de suppression des tâches manuelles répétitives.

Avantages opérationnels

Au-delà des objectifs stratégiques, la cartographie des processus génère une multitude d'avantages opérationnels au quotidien [4, 5]:

• Clarté et transparence accrues : Les employés comprennent mieux leur rôle, leurs responsabilités et comment leur travail s'inscrit dans le processus global. Cela réduit les malentendus et augmente la motivation.
• Identification facile des problèmes : Les cartes de processus mettent en évidence les inefficacités, les retards, les goulets d'étranglement et les points de défaillance potentiels, facilitant ainsi leur résolution.
• Formation et intégration simplifiées : Les nouvelles recrues peuvent rapidement comprendre les flux de travail grâce à des représentations visuelles claires, réduisant ainsi le temps et les coûts de formation.
• Amélioration continue : La cartographie fournit une base pour le suivi des performances des processus et l'identification des opportunités d'amélioration continue, s'inscrivant dans une démarche d'excellence opérationnelle (par exemple, Lean Six Sigma).
• Allocation optimale des ressources : En comprenant précisément où et comment les ressources (humaines, matérielles, financières) sont utilisées, les managers peuvent les allouer plus efficacement.
• Réduction des risques et des erreurs : La standardisation des processus et l'identification des points de contrôle réduisent la probabilité d'erreurs et de non-conformités.
• Meilleure expérience client : Des processus internes optimisés se traduisent par des délais de livraison plus courts, une meilleure qualité de service et une plus grande satisfaction client.

En somme, la cartographie des processus métiers est un investissement qui rapporte des dividendes significatifs en termes d'efficacité, de qualité, de conformité et d'agilité organisationnelle. Elle transforme la manière dont une entreprise opère, la rendant plus résiliente et plus apte à s'adapter aux défis du marché.

Références

[1] HeFlo. (2025, 21 avril). Cartographie des Processus Métiers : Guide Complet + Liste de Contrôle. Consulté le 6 juillet 2025, à l'adresse https://www.heflo.com/fr/blog/cartographie-des-processus-metier [2] ELO. (2024, 19 septembre). Qu'est-ce que la cartographie des processus métier. Consulté le 6 juillet 2025, à l'adresse https://www.elo.com/fr-fr/guide-pratique/cartographie-des-processus-metier-le-guide-complet.html [3] PYX4. (2025, 13 juin). Exemples de cartographie des processus. Consulté le 6 juillet 2025, à l'adresse https://pyx4.com/blog/exemples-de-cartographie-des-processus/ [4] Nintex. Qu'est-ce que la cartographie des processus ?. Consulté le 6 juillet 2025, à l'adresse https://www.nintex.com/fr/learn/process-management/what-is-process-mapping/ [5] Lucidchart. Qu'est-ce qu'une cartographie des processus. Consulté le 6 juillet 2025, à l'adresse https://www.lucidchart.com/pages/fr/cartographie-des-processus.

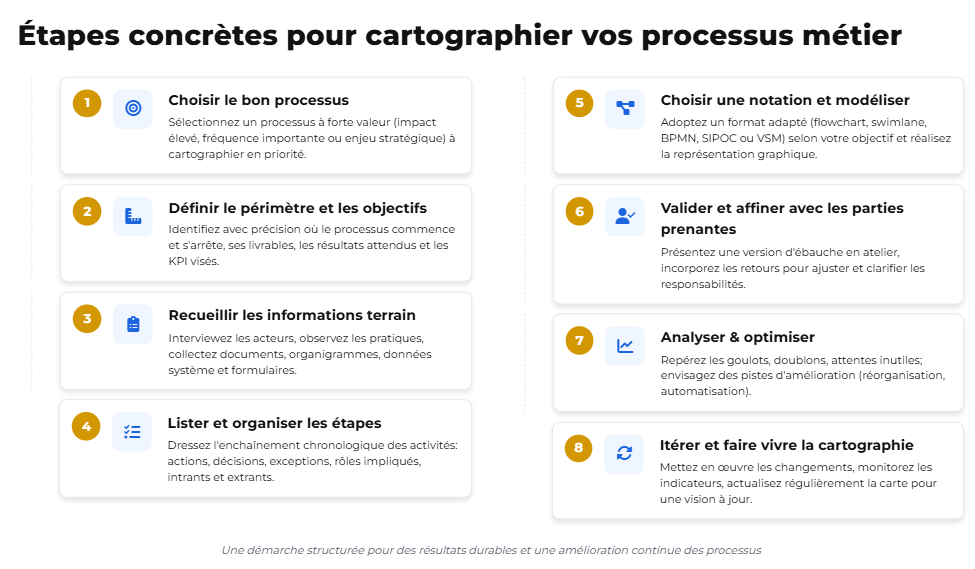

Étapes concrètes pour cartographier vos processus métier

La cartographie des processus métier nécessite une approche méthodique et structurée. Voici une démarche éprouvée en 8 étapes essentielles qui vous garantira des résultats durables et exploitables.

1. Choisir le bon processus à cartographier

La sélection du processus constitue l'étape fondamentale de votre démarche. Privilégiez les processus à forte valeur ajoutée selon trois critères principaux :

• Impact métier élevé : processus critiques pour la satisfaction client ou la performance financière (traitement des commandes, gestion des réclamations, facturation)
• Fréquence importante : processus répétitifs générant des volumes significatifs (recrutement, approvisionnement, production)
• Enjeu stratégique : processus liés aux objectifs prioritaires de l'entreprise (innovation, transformation digitale, conformité réglementaire)

Conseil pratique : Commencez par un processus bien maîtrisé par les équipes pour faciliter l'appropriation de la démarche avant d'aborder des processus plus complexes.

2. Définir le périmètre et les objectifs

La délimitation précise du processus conditionne la réussite de votre cartographie. Cette étape implique :

Périmètre fonctionnel :

• Point de départ : événement déclencheur précis (réception d'une commande, demande de congé, dysfonctionnement signalé)
• Point d'arrivée : résultat final observable (livraison effectuée, congé validé, problème résolu)
• Frontières : interfaces avec les autres processus, systèmes externes, partenaires

Objectifs de la cartographie :

• Finalité : documentation, amélioration, digitalisation, audit, formation
• Indicateurs de performance : temps de traitement, taux d'erreur, coûts, satisfaction client
• Niveau de détail : macro-processus (vue d'ensemble) ou micro-processus (détail opérationnel)

3. Recueillir les informations terrain

Cette phase d'investigation terrain est cruciale pour obtenir une vision réaliste du processus. Mobilisez plusieurs sources d'information :

Méthodes de collecte :

• Interviews individuelles : entretiens avec les acteurs clés (15-30 minutes par personne)
• Observations directes : immersion sur le terrain pendant les activités réelles
• Ateliers collaboratifs : sessions de travail avec les équipes (2-3 heures)
• Analyse documentaire : procédures existantes, formulaires, organigrammes

Données à collecter :

• Documents supports : fiches techniques, modèles, check-lists, référentiels
• Outils utilisés : logiciels métier, ERP, tableurs, applications mobiles
• Données quantitatives : volumes traités, temps de traitement, ressources mobilisées
• Exceptions et cas particuliers : situations d'urgence, traitement des erreurs

4. Lister et organiser les étapes

La structuration des informations collectées permet de construire la séquence logique du processus :

Inventaire des activités :

• Actions concrètes : tâches opérationnelles réalisées par les acteurs
• Points de décision : choix binaires ou multiples influençant le déroulement
• Contrôles et validations : vérifications, approbations, signatures
• Gestion des exceptions : traitements particuliers, escalades, contournements

Éléments associés :

• Intrants : informations, documents, ressources nécessaires à chaque étape
• Extrants : résultats produits, livrables, informations transmises
• Acteurs et responsabilités : qui fait quoi, niveaux de décision, délégations
• Outils et systèmes : applications utilisées, supports techniques

5. Choisir une notation et modéliser

Le choix de la notation dépend de votre objectif et de votre audience :

Critères de sélection :

• Simplicité : Diagramme de flux pour la communication générale
• Précision : BPMN pour l'automatisation et la documentation ISO
• Responsabilités : Swimlane pour les processus transversaux
• Amélioration : Value Stream Mapping pour l'approche Lean
• Vision macro : SIPOC pour une vue d'ensemble rapide

Outils recommandés :

• Gratuits : Draw.io, Lucidchart (version limitée), Visio Online
• Professionnels : Microsoft Visio, Lucidchart Premium, Bizagi Modeler
• Spécialisés : Signavio, ARIS, Bonita BPM pour les environnements complexes

6. Valider et affiner avec les parties prenantes

La validation collaborative garantit la pertinence et l'acceptation de votre cartographie :

Modalités de validation :

• Atelier de restitution : présentation de la cartographie aux acteurs (1-2 heures)
• Revue par métier : validation par les responsables de chaque domaine
• Test de compréhension : vérification auprès d'utilisateurs non impliqués dans la conception

Points d'attention :

• Zones d'ombre : étapes floues, responsabilités non définies, interfaces ambiguës
• Cohérence : alignement avec la réalité terrain, logique des enchaînements
• Complétude : absence d'étapes, d'acteurs ou de livrables importants

7. Analyser et optimiser

L'analyse critique de votre cartographie révèle les opportunités d'amélioration :

Grille d'analyse :

• Goulots d'étranglement : étapes limitantes, files d'attente, surcharges
• Redondances : doublons de saisie, contrôles multiples, validations inutiles
• Ruptures de charge : changements de support, ressaisies, transferts manuels
• Temps morts : attentes, délais non justifiés, processus de validation longs

Pistes d'optimisation :

• Simplification : suppression d'étapes non créatrices de valeur
• Automatisation : digitalisation des tâches répétitives et des contrôles
• Standardisation : harmonisation des pratiques, référentiels communs
• Parallélisation : traitement simultané d'activités indépendantes

8. Itérer et faire vivre la cartographie

La cartographie n'est pas un livrable figé mais un outil vivant d'amélioration continue :

Mise en œuvre :

• Plan d'action : priorisation des améliorations selon impact/faisabilité
• Pilotage : suivi des indicateurs, mesure des gains obtenus
• Accompagnement : formation des équipes, communication des changements

Maintenance :

• Actualisation régulière : révision semestrielle ou annuelle selon la criticité
• Gestion des évolutions : intégration des modifications réglementaires, organisationnelles ou techniques
• Capitalisation : documentation des bonnes pratiques, retours d'expérience

Facteurs clés de succès :

• Sponsoring : soutien visible du management pour légitimer la démarche
• Participation : implication des utilisateurs finaux dès la conception
• Pragmatisme : adaptation de la méthode au contexte et aux contraintes

Cette démarche structurée, appliquée avec rigueur, vous permettra d'obtenir des cartographies de processus exploitables, partagées et créatrices de valeur pour votre organisation.

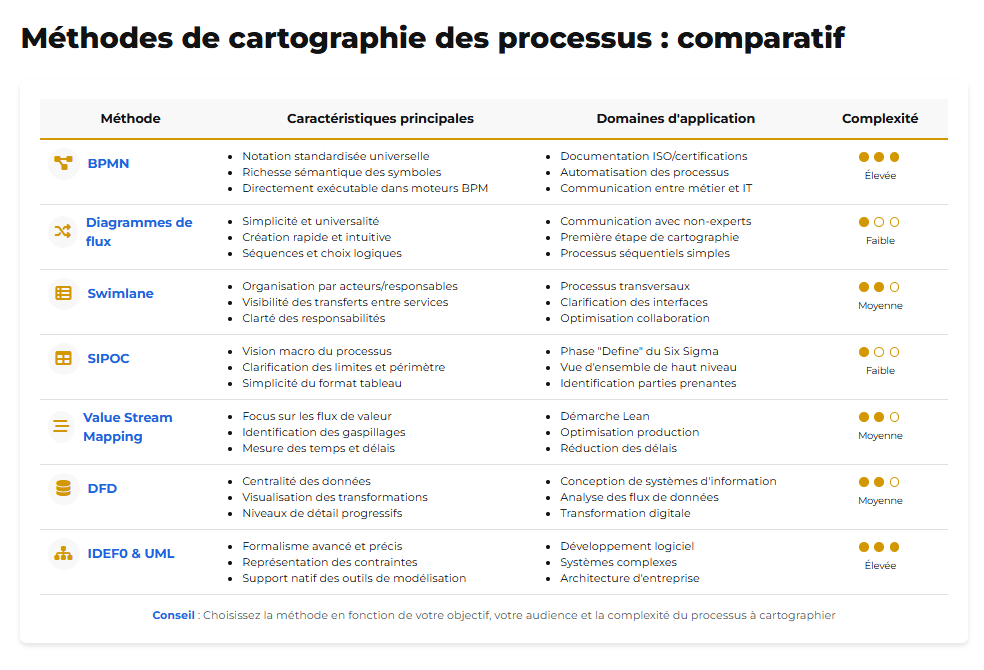

Techniques documentées de cartographie des processus métiers

La cartographie des processus métiers s'appuie sur une variété de techniques, chacune ayant ses propres forces et domaines d'application. Le choix de la technique dépendra de la complexité du processus, du niveau de détail requis, de l'audience cible et des objectifs spécifiques de la cartographie. Nous allons explorer les méthodes les plus courantes et les plus efficaces.

1. Business Process Model and Notation (BPMN)

Le BPMN est un langage de modélisation graphique standardisé pour la spécification des processus métier. Développé par la Business Process Management Initiative (BPMI) et maintenu par l'Object Management Group (OMG), il est devenu la norme de facto pour la modélisation des processus [6].

Histoire et principes : Le BPMN a été créé pour fournir une notation intuitive et compréhensible par tous les acteurs d'un processus métier, qu'ils soient analystes, développeurs techniques ou managers. Son objectif est de combler le fossé entre la conception du processus métier et son implémentation technique. Il se base sur des concepts clairs et une sémantique bien définie, permettant une exécution directe des modèles par des moteurs BPM.

Symboles clés : BPMN utilise un ensemble riche de symboles, regroupés en quatre catégories principales [7]:

• Objets de flux (Flow Objects) :
• • Événements (Events) : Cercles représentant ce qui se passe (début, intermédiaire, fin). Ex: Début de commande, Message reçu, Fin de processus.
  • Activités (Activities) : Rectangles aux coins arrondis représentant le travail effectué. Ex: Tâche (Task), Sous-processus (Sub-process).
  • Passerelles (Gateways) : Losanges contrôlant la divergence et la convergence des séquences de flux. Ex: Exclusif (XOR), Parallèle (AND), Inclusif (OR).
• Objets de connexion (Connecting Objects) :
• • Flux de Séquence (Sequence Flow) : Flèche pleine reliant les objets de flux, indiquant l'ordre d'exécution.
  • Flux de Message (Message Flow) : Ligne pointillée avec un cercle vide au début et une flèche vide à la fin, indiquant l'échange de messages entre participants.
  • Association (Association) : Ligne pointillée reliant un objet de flux à un artefact ou du texte.
• Couloirs (Swimlanes) : Conteneurs visuels pour organiser les activités et les participants.
• • Pool : Représente un participant au processus (une organisation, un département). Les flux de message traversent les pools.
  • Lane : Une sous-division d'un pool, représentant un rôle, un département ou un système spécifique au sein du participant.
• Artefacts (Artifacts) : Informations supplémentaires pour clarifier le diagramme.
• • Objet de Données (Data Object) : Représente les données nécessaires ou produites par une activité.
  • Groupe (Group) : Cadre aux coins arrondis pour regrouper des éléments à des fins de documentation.
  • Annotation Textuelle (Text Annotation) : Texte libre pour ajouter des commentaires.

Exemple concret : Un processus de commande client en ligne. Le client (Pool) initie le processus en plaçant une commande (Événement de début). La commande est ensuite traitée (Activité) par le service commercial (Lane), qui vérifie la disponibilité des produits (Passerelle exclusive). Si les produits sont disponibles, la commande est confirmée et le paiement est traité (Activités). Sinon, le client est notifié (Activité). Le processus se termine par l'expédition du produit (Activité) et la mise à jour du stock (Activité). Des flux de message peuvent être utilisés pour communiquer avec le système de gestion des stocks ou le service de livraison.

Logiciels spécifiques : Des outils comme Camunda Modeler, Bizagi Modeler, Lucidchart, Microsoft Visio, et HeFlo sont couramment utilisés pour créer des diagrammes BPMN.

Pièges à éviter : Une complexité excessive du diagramme, l'utilisation incorrecte des symboles, et le manque de cohérence dans la modélisation peuvent rendre le diagramme difficile à comprendre et à maintenir.

2. Diagrammes de flux (Flowcharts)

Les diagrammes de flux, ou organigrammes, sont l'une des méthodes les plus anciennes et les plus universellement reconnues pour représenter graphiquement les étapes d'un processus. Ils sont simples, intuitifs et efficaces pour visualiser la séquence des activités [8].

Histoire et principes : Développés dans les années 1920 par Frank et Lillian Gilbreth, les diagrammes de flux ont été popularisés par l'ASME (American Society of Mechanical Engineers) et sont devenus un outil fondamental pour l'analyse des processus dans divers domaines. Leur principe est de montrer le flux d'un processus du début à la fin, en utilisant des symboles standardisés pour différents types d'étapes.

Symboles clés : Bien qu'il existe des variations, les symboles les plus courants incluent [9]:

• Terminator (Ovale) : Indique le début ou la fin d'un processus.
• Processus (Rectangle) : Représente une étape ou une action spécifique.
• Décision (Losange) : Indique un point où une décision doit être prise, avec des chemins différents en fonction de la réponse (oui/non, vrai/faux).
• Données/Entrée/Sortie (Parallélogramme) : Représente les données qui entrent ou sortent du processus.
• Connecteur (Cercle) : Utilisé pour connecter des parties du diagramme sur la même page.
• Connecteur Hors Page (Pentagone) : Utilisé pour connecter des parties du diagramme sur des pages différentes.
• Flèche (Ligne avec flèche) : Indique la direction du flux du processus.

Exemple concret : Un processus simple de demande de congé. Le processus commence (Terminator) par l'employé qui soumet une demande (Données). La demande est ensuite examinée (Processus) par le manager. Le manager prend une décision (Décision) : approuver ou refuser. Si la demande est approuvée, elle est enregistrée (Processus) et l'employé est informé (Données). Si elle est refusée, l'employé est également informé (Données) et le processus se termine (Terminator).

Logiciels spécifiques : Lucidchart, Microsoft Visio, Draw.io, SmartDraw, et même des outils de présentation comme PowerPoint ou Google Slides peuvent être utilisés pour créer des diagrammes de flux.

Pièges à éviter : Des diagrammes trop complexes ou surchargés, l'utilisation incohérente des symboles, et le manque de clarté dans les chemins de décision peuvent rendre le diagramme difficile à interpréter.

Références

[6] IBM. Qu'est-ce que BPMN ?. Consulté le 6 juillet 2025, à l'adresse https://www.ibm.com/think/topics/bpmn [7] Camunda. BPMN Reference. Consulté le 6 juillet 2025, à l'adresse https://camunda.com/bpmn/reference/ [8] ASQ. Flowchart. Consulté le 6 juillet 2025, à l'adresse https://asq.org/quality-resources/flowchart [9] Visual Paradigm. Flowchart Tutorial. Consulté le 6 juillet 2025, à l'adresse https://www.visual-paradigm.com/tutorials/flowchart-tutorial/

3. Diagrammes Swimlane (Couloirs)

Les diagrammes Swimlane, également connus sous le nom de diagrammes de couloirs ou de diagrammes fonctionnels croisés, sont une extension des diagrammes de flux qui ajoutent une dimension organisationnelle. Ils sont particulièrement utiles pour visualiser les responsabilités et les transferts entre différentes équipes ou départements [10].

Histoire et principes : Bien que le concept de couloirs soit intégré dans BPMN, les diagrammes Swimlane existent en tant que méthode autonome depuis les années 1940. Leur principe est de diviser le diagramme en « couloirs » (swimlanes) horizontaux ou verticaux, chacun représentant un participant (personne, département, système) au processus. Les activités sont placées dans le couloir du participant responsable de leur exécution, et les flèches de flux traversent les couloirs pour montrer les transferts de responsabilités.

Symboles clés : Les symboles de base sont similaires à ceux des diagrammes de flux, mais l'ajout des couloirs est la caractéristique distinctive [10]:

• Couloirs (Lanes) : Bandes horizontales ou verticales représentant les acteurs ou les départements.
• Piscines (Pools) : Conteneurs plus grands qui peuvent englober plusieurs couloirs, représentant une organisation ou un processus de haut niveau.
• Autres symboles : Les mêmes symboles que les diagrammes de flux (terminator, processus, décision, données, etc.) sont utilisés à l'intérieur des couloirs.

Exemple concret : Un processus d'intégration d'un nouvel employé. Les couloirs pourraient être : Recrutement, RH, Informatique, et Manager. Le processus commence dans le couloir Recrutement avec l'offre d'emploi acceptée. Il passe ensuite au couloir RH pour la paperasse, puis au couloir Informatique pour la configuration de l'équipement, et enfin au couloir Manager pour l'accueil et la formation initiale. Chaque transfert entre couloirs représente un transfert de responsabilité.

Logiciels spécifiques : Miro, Lucidchart, Microsoft Visio, SmartDraw, et les outils BPMN qui intègrent les couloirs.

Pièges à éviter : Un nombre excessif de couloirs peut rendre le diagramme illisible. Il est important de maintenir une granularité appropriée pour les couloirs et de s'assurer que les transferts sont clairement indiqués.

4. SIPOC (Suppliers, Inputs, Process, Outputs, Customers)

Le diagramme SIPOC est un outil de haut niveau utilisé pour définir les éléments clés d'un processus avant de plonger dans les détails. Il est particulièrement utile au début d'un projet d'amélioration des processus pour établir une compréhension commune et définir la portée [11].

Histoire et principes : Le SIPOC est une composante fondamentale de la méthodologie Six Sigma, utilisée pour la définition de projet dans la phase

« Define » (Définir) de la démarche DMAIC (Define, Measure, Analyze, Improve, Control). Son principe est de lister les fournisseurs, les intrants, les étapes principales du processus, les extrants et les clients.

Symboles clés : Le SIPOC est généralement présenté sous forme de tableau, avec cinq colonnes [11]:

• Suppliers (Fournisseurs) : Qui fournit les intrants au processus.
• Inputs (Intrants) : Ce qui est nécessaire pour que le processus fonctionne (informations, matériaux, ressources).
• Process (Processus) : Les 5 à 7 étapes principales du processus, de haut niveau.
• Outputs (Extrants) : Ce que le processus produit (produits, services, informations).
• Customers (Clients) : Qui reçoit les extrants du processus (internes ou externes).

Exemple concret : Pour un processus de développement de logiciel :

Fournisseurs	Intrants	Processus (Haut Niveau)	Extrants	Clients
Client	Besoins du client	1. Recueillir les exigences	Spécifications fonctionnelles	Équipe de développement
Équipe de conception	Spécifications fonctionnelles	2. Concevoir la solution	Plan de conception	Équipe de développement
Équipe de développement	Plan de conception	3. Développer le logiciel	Code testé	Équipe de test
Équipe de test	Code testé	4. Tester le logiciel	Rapport de test	Client
Équipe de développement	Rapport de test	5. Déployer le logiciel	Logiciel déployé	Client

Logiciels spécifiques : Les diagrammes SIPOC peuvent être créés avec des outils de tableur (Excel, Google Sheets), des outils de diagramme comme Lucidchart ou Miro, ou des logiciels de gestion de processus.

Pièges à éviter : Tenter de détailler trop les étapes du processus (le SIPOC est un outil de haut niveau), ou ne pas impliquer les bonnes parties prenantes pour identifier correctement les fournisseurs et les clients.

5. Value Stream Mapping (VSM)

Le Value Stream Mapping, ou cartographie de la chaîne de valeur, est une technique Lean utilisée pour analyser le flux de matériaux et d'informations nécessaires pour livrer un produit ou un service au client. Son objectif est d'identifier et d'éliminer les gaspillages (activités sans valeur ajoutée) et d'améliorer le flux [12].

Histoire et principes : Originaire du système de production Toyota, le VSM est devenu un outil clé du Lean Manufacturing. Il visualise l'état actuel (Current State Map) et l'état futur (Future State Map) d'un processus, en se concentrant sur la valeur ajoutée du point de vue du client. Il met en évidence les délais, les stocks, les temps de cycle et les informations nécessaires à chaque étape.

Symboles clés : Le VSM utilise un ensemble spécifique de symboles pour représenter les flux de matériaux, les flux d'informations, les processus, les stocks, les transports, les clients, les fournisseurs, etc. [12]:

• Icônes de processus : Boîtes représentant les étapes du processus.
• Icônes de matériaux : Triangles pour les stocks, camions pour les transports.
• Icônes d'information : Lignes pointillées pour les flux d'informations, boîtes de données pour les informations électroniques.
• Icônes de temps : Boîtes de données pour les temps de cycle, les temps de changement, les temps de valeur ajoutée et non-valeur ajoutée.
• Icônes de Client/Fournisseur : Icônes spécifiques pour les entités externes.

Exemple concret : Un VSM pour la fabrication d'un produit. Il suivrait le processus depuis la réception des matières premières jusqu'à la livraison du produit fini, en notant le temps de cycle, le temps de valeur ajoutée, le temps d'attente et les stocks à chaque étape. L'analyse révélerait où se trouvent les plus grands gaspillages et où des améliorations peuvent être apportées pour réduire le temps total de production et augmenter la valeur pour le client.

Logiciels spécifiques : Des outils dédiés au Lean comme SmartDraw, Lucidchart, ou des logiciels de dessin technique peuvent être utilisés. Certains logiciels BPM offrent également des fonctionnalités VSM.

Pièges à éviter : Ne pas se concentrer sur la valeur du point de vue du client, ne pas impliquer les bonnes personnes sur le terrain, ou ne pas créer à la fois une carte de l'état actuel et une carte de l'état futur avec des objectifs clairs.

Références

[10] Miro. What is a Swimlane Diagram?. Consulté le 6 juillet 2025, à l'adresse https://miro.com/diagramming/what-is-a-swimlane-diagram/ [11] Asana. SIPOC Diagram. Consulté le 6 juillet 2025, à l'adresse https://asana.com/resources/sipoc-diagram [12] Purdue Lean Six Sigma Online. Value Stream Mapping. Consulté le 6 juillet 2025, à l'adresse https://www.purdue.edu/leansixsigmaonline/blog/value-stream-mapping/

6. Diagrammes de Flux de Données (DFD)

Les Diagrammes de Flux de Données (DFD) sont utilisés pour visualiser le flux d'informations au sein d'un système ou d'un processus. Ils se concentrent sur les données : où elles proviennent, où elles vont, où elles sont stockées et comment elles sont transformées [13].

Histoire et principes : Les DFD ont été développés dans les années 1970 par Tom DeMarco et Edward Yourdon comme un outil de modélisation structurée pour l'analyse des systèmes d'information. Ils sont particulièrement utiles pour la conception de systèmes logiciels et pour comprendre comment les données circulent entre les différentes fonctions d'une organisation. Un DFD peut être décomposé en niveaux de détail successifs, allant d'une vue de haut niveau (contexte) à des vues très détaillées.

Symboles clés : Les DFD utilisent un ensemble de symboles standardisés [13]:

• Processus (Cercle ou Rectangle aux coins arrondis) : Représente une transformation des données d'entrée en données de sortie.
• Entité Externe (Rectangle) : Représente une source ou une destination de données en dehors du système étudié (par exemple, un client, un fournisseur, un autre système).
• Flux de Données (Flèche) : Indique le mouvement des données d'un composant à un autre.
• Stock de Données (Deux lignes parallèles ou un rectangle ouvert) : Représente un endroit où les données sont stockées (par exemple, une base de données, un fichier).

Exemple concret : Un DFD pour un système de commande en ligne. Au niveau contextuel, le client (Entité Externe) envoie une commande (Flux de Données) au système de commande en ligne (Processus). Le système de commande en ligne (Processus) interagit avec le stock de produits (Stock de Données) et envoie une confirmation de commande (Flux de Données) au client (Entité Externe). Des niveaux inférieurs pourraient détailler les processus internes du système de commande, comme la validation de la commande, le traitement du paiement, la mise à jour du stock, etc.

Logiciels spécifiques : Lucidchart, Microsoft Visio, SmartDraw, Draw.io sont des outils couramment utilisés pour créer des DFD.

Pièges à éviter : Confondre les flux de données avec les flux de contrôle, ne pas maintenir la cohérence des niveaux de décomposition, ou tenter de représenter des logiques de décision complexes qui sont mieux gérées par d'autres types de diagrammes.

7. IDEF (Integration Definition for Function Modeling)

IDEF est une famille de méthodes de modélisation développée par l'U.S. Air Force dans les années 1970 pour l'analyse et la conception de systèmes complexes. La plus connue est IDEF0, axée sur la modélisation fonctionnelle [14].

Histoire et principes : IDEF0 (Function Modeling Method) est dérivée de la Structured Analysis and Design Technique (SADT). Elle vise à modéliser les décisions, les actions et les activités d'une organisation ou d'un système en se concentrant sur les fonctions et leurs interfaces. Chaque fonction est représentée par une boîte, et les interfaces (entrées, sorties, contrôles, mécanismes) sont représentées par des flèches [15].

Symboles clés (IDEF0) :

• Boîte (Box) : Représente une fonction ou une activité.
• Flèches (Arrows) : Représentent les interfaces de la fonction :
• • Entrées (Inputs) : Flèches entrant par la gauche de la boîte, ce qui est consommé ou transformé par la fonction.
  • Contrôles (Controls) : Flèches entrant par le haut de la boîte, ce qui influence ou régule la fonction.
  • Sorties (Outputs) : Flèches sortant par la droite de la boîte, le résultat de la fonction.
  • Mécanismes (Mechanisms) : Flèches entrant par le bas de la boîte, les ressources (personnes, outils) qui réalisent la fonction.

Exemple concret : Pour une fonction

« Gérer les Commandes » :

• Entrées : Commandes Clients, Informations Produits.
• Contrôles : Politiques de Commande, Règles de Prix.
• Sorties : Commandes Validées, Notifications de Stock.
• Mécanismes : Système de Gestion des Commandes, Personnel du Service Client.

Logiciels spécifiques : Des outils comme AIØ WIN® (développé par KBSI), ou des logiciels de modélisation génériques qui supportent la notation IDEF0.

Pièges à éviter : La confusion entre les contrôles et les entrées, ou l'omission des mécanismes, peut rendre le modèle incomplet ou ambigu. IDEF0 ne modélise pas la séquence ou le temps, ce qui peut être une limitation pour certains processus.

8. Unified Modeling Language (UML)

Bien que principalement utilisé pour la modélisation de systèmes logiciels, l'Unified Modeling Language (UML) contient plusieurs types de diagrammes qui peuvent être appliqués à la cartographie des processus métier, en particulier lorsque le processus implique des interactions avec des systèmes informatiques [16].

Histoire et principes : UML a été développé dans les années 1990 par Grady Booch, Ivar Jacobson et James Rumbaugh (les

« Three Amigos ») et est devenu un standard de l'Object Management Group (OMG). Il fournit un langage visuel riche pour spécifier, visualiser, construire et documenter les artefacts d'un système logiciel. Certains de ses diagrammes comportementaux sont très pertinents pour la cartographie des processus [17].

Symboles clés et types de diagrammes pertinents :

• Diagramme d'activités (Activity Diagram) : Similaire à un diagramme de flux, mais plus puissant pour modéliser les flux de contrôle et de données, les activités parallèles, les décisions et les boucles. Il est excellent pour visualiser le flux de travail d'un processus métier [17].
• • Nœud d'action (Rectangle aux coins arrondis) : Représente une étape ou une tâche.
  • Nœud de décision (Losange) : Point où un choix est fait.
  • Nœud de fusion (Losange) : Point où des chemins alternatifs convergent.
  • Barre de synchronisation (Ligne épaisse) : Indique le début ou la fin d'activités parallèles.
  • Flux de contrôle (Flèche pleine) : Indique l'ordre d'exécution.
• Diagramme de cas d'utilisation (Use Case Diagram) : Décrit les fonctionnalités d'un système du point de vue de l'utilisateur. Il montre les acteurs (utilisateurs ou autres systèmes) et les cas d'utilisation (fonctions que le système fournit) [17]. Bien que de haut niveau, il aide à définir la portée d'un processus métier et ses interactions avec les utilisateurs.
• • Acteur (Figure de bâton) : Représente un utilisateur ou un système externe interagissant avec le système.
  • Cas d'utilisation (Ovale) : Représente une fonctionnalité spécifique du système.
  • Relation (Ligne) : Indique l'interaction entre un acteur et un cas d'utilisation.
• Diagramme de séquence (Sequence Diagram) : Illustre l'ordre chronologique des interactions entre les objets ou les participants d'un processus. Il est excellent pour montrer comment les messages sont échangés et dans quel ordre [17].
• • Ligne de vie (Rectangle avec ligne pointillée verticale) : Représente un participant ou un objet dans le processus.
  • Message (Flèche) : Indique la communication entre les lignes de vie.
  • Activation (Rectangle étroit sur la ligne de vie) : Indique la période pendant laquelle un objet est actif.

Exemple concret (Diagramme d'Activités) : Un processus de traitement de commande en ligne. Le diagramme d'activités pourrait montrer les étapes de la réception de la commande, la vérification du stock, le traitement du paiement, la préparation de l'expédition et la notification du client, avec des chemins parallèles pour la vérification du stock et le traitement du paiement.

Logiciels spécifiques : Lucidchart, Visual Paradigm, Enterprise Architect, StarUML, et de nombreux IDE de développement logiciel intègrent des outils UML.

Pièges à éviter : Utiliser UML pour des processus purement métier sans composante logicielle peut être excessif. Il est important de choisir le type de diagramme UML le plus approprié à l'objectif de la cartographie.

Références

[13] IBM. Data Flow Diagram. Consulté le 6 juillet 2025, à l'adresse https://www.ibm.com/think/topics/data-flow-diagram [14] IDEF. IDEFØ – Function Modeling Method. Consulté le 6 juillet 2025, à l'adresse https://www.idef.com/idefo-function_modeling_method/ [15] EdrawMax. The Complete Guide To Understand IDEF Diagram. Consulté le 6 juillet 2025, à l'adresse https://www.edrawmax.com/article/the-complete-guide-to-understand-idef-diagram.html [16] Miro. What is a UML Diagram?. Consulté le 6 juillet 2025, à l'adresse https://miro.com/diagramming/what-is-a-uml-diagram/ [17] Creately. Learn About All 14 Types of UML Diagrams. Consulté le 6 juillet 2025, à l'adresse https://creately.com/blog/diagrams/uml-diagram-types-examples/

Outils et technologies pour la cartographie des processus métiers

La cartographie des processus, bien que conceptuellement simple, est grandement facilitée par l'utilisation d'outils et de technologies dédiés. Ces solutions logicielles varient en complexité et en fonctionnalités, allant des simples outils de dessin aux plateformes complètes de gestion des processus métier (BPM) et d'automatisation des workflows.

1. Outils de dessin et de diagramme

Ces outils sont les plus accessibles et sont souvent utilisés pour créer des diagrammes de flux, des diagrammes Swimlane, des SIPOC et des DFD. Ils offrent une interface intuitive pour glisser-déposer des symboles et connecter des éléments, permettant une visualisation rapide des processus.

• Microsoft Visio : Un logiciel de diagramme professionnel largement utilisé, offrant une vaste bibliothèque de formes et de modèles pour divers types de diagrammes, y compris BPMN, les diagrammes de flux et les Swimlanes. Il est intégré à l'écosystème Microsoft Office.
• Lucidchart : Une plateforme de diagramme basée sur le cloud, collaborative et polyvalente. Elle prend en charge une multitude de types de diagrammes, y compris BPMN, les diagrammes de flux, les Swimlanes, les DFD et UML. Sa nature collaborative en fait un excellent choix pour les équipes distribuées.
• Draw.io (diagrams.net) : Un outil de diagramme gratuit et open-source, disponible en ligne et hors ligne. Il est très flexible et supporte de nombreux formats de diagrammes, ce qui en fait une option populaire pour les utilisateurs soucieux de leur budget.
• Miro : Une plateforme de tableau blanc collaboratif en ligne qui permet de créer des diagrammes de flux, des Swimlanes, des SIPOC et des diagrammes UML. Son interface flexible et ses fonctionnalités de collaboration en temps réel sont idéales pour les ateliers de cartographie de processus.
• SmartDraw : Un logiciel de diagramme qui propose des milliers de modèles et de symboles pour créer rapidement des diagrammes professionnels, y compris des BPMN, des diagrammes de flux et des VSM.

Ces outils sont excellents pour la phase initiale de documentation et de communication des processus. Cependant, ils ne gèrent pas l'exécution des processus ni leur automatisation.

2. Plateformes de gestion des processus métier (BPM Suites)

Les suites BPM sont des solutions logicielles complètes conçues pour gérer le cycle de vie entier des processus métier, de la modélisation à l'exécution, la surveillance et l'optimisation. Elles vont au-delà de la simple cartographie en permettant l'automatisation et la gestion des workflows.

• Modélisation : Elles offrent des outils de modélisation avancés, souvent basés sur BPMN, pour concevoir des processus détaillés et exécutables.
• Exécution : Elles disposent de moteurs de processus qui peuvent exécuter les modèles de processus, orchestrant les tâches, les données et les interactions entre les systèmes et les personnes.
• Surveillance : Elles fournissent des tableaux de bord et des outils d'analyse pour suivre les performances des processus en temps réel, identifier les goulots d'étranglement et mesurer les indicateurs clés de performance (KPI).
• Optimisation : Elles permettent d'apporter des modifications aux processus en fonction des analyses de performance, favorisant ainsi l'amélioration continue.

Exemples de plateformes BPM :

• Bizagi : Une suite BPM populaire qui offre des capacités de modélisation, d'automatisation et de gestion des processus. Elle est reconnue pour sa facilité d'utilisation et sa capacité à intégrer des systèmes existants.
• Camunda : Une plateforme open-source pour l'automatisation des processus, axée sur BPMN pour la modélisation et l'exécution. Elle est appréciée par les développeurs pour sa flexibilité et ses API robustes.
• Appian : Une plateforme de développement low-code qui intègre des capacités BPM, permettant aux entreprises de créer rapidement des applications et d'automatiser des workflows complexes.
• PegaSystems : Une suite BPM de premier plan, connue pour ses capacités avancées en matière d'intelligence artificielle, d'automatisation robotique des processus (RPA) et de gestion de l'expérience client.
• Bonitasoft : Une plateforme BPM open-source qui permet de construire des applications de processus métier personnalisées et d'automatiser des workflows.

3. Outils d'automatisation des workflows et RPA

Ces outils se concentrent spécifiquement sur l'automatisation des tâches et des flux de travail, souvent en complément des plateformes BPM ou pour des besoins d'automatisation plus ciblés.

• Automatisation des Workflows : Des outils comme Zapier, Make (anciennement Integromat), N8N, Microsoft Power Automate, ou ServiceNow Workflow Automation permettent de connecter différentes applications et de créer des séquences de tâches automatisées. Ils sont idéaux pour automatiser des processus répétitifs et basés sur des règles.
• Automatisation Robotique des Processus (RPA) : La RPA utilise des robots logiciels (bots) pour imiter les actions humaines et interagir avec les applications logicielles de la même manière qu'un utilisateur. La RPA est particulièrement efficace pour automatiser des tâches répétitives, basées sur des règles, et qui ne nécessitent pas de changements majeurs dans les systèmes informatiques existants. Des outils comme UiPath, Automation Anywhere, et Blue Prism sont des leaders dans ce domaine.

L'intégration de ces outils avec la cartographie des processus est cruciale. Une cartographie précise permet d'identifier les processus candidats à l'automatisation, de concevoir les workflows automatisés et de s'assurer que l'automatisation apporte la valeur attendue. Sans une compréhension claire du processus existant, l'automatisation peut simplement numériser l'inefficacité.

Normes et standards : L'importance de l'ISO 9001 dans la cartographie des processus

La cartographie des processus ne se limite pas à une simple représentation visuelle ; elle est souvent intrinsèquement liée à des normes de qualité et de gestion reconnues internationalement. Parmi celles-ci, la norme ISO 9001 occupe une place prépondérante. Elle établit les exigences relatives à un système de management de la qualité (SMQ) et est l'une des normes les plus utilisées dans le monde.

ISO 9001 et la gestion par les processus

La norme ISO 9001 est fondée sur plusieurs principes de management de la qualité, dont l'approche processus. Ce principe stipule qu'un résultat souhaité est atteint de façon plus efficiente lorsque les activités et les ressources associées sont gérées comme un processus. En d'autres termes, pour qu'une organisation soit efficace, elle doit identifier et gérer de nombreux processus interconnectés et interactifs. La cartographie des processus est l'outil idéal pour répondre à cette exigence.

Exigences de l'ISO 9001 liées aux processus :

• Identification des processus : L'organisation doit déterminer les processus nécessaires au SMQ et à leur application dans toute l'organisation.
• Détermination des interactions : L'organisation doit déterminer les séquences et les interactions de ces processus.
• Définition des critères et méthodes : L'organisation doit déterminer et appliquer les critères et les méthodes (y compris la surveillance, les mesurages et les indicateurs de performance pertinents) nécessaires pour assurer l'efficacité du fonctionnement et de la maîtrise de ces processus.
• Ressources et responsabilités : L'organisation doit déterminer les ressources nécessaires à ces processus et assurer leur disponibilité, ainsi que d'attribuer les responsabilités et autorités pour ces processus.
• Risques et opportunités : L'organisation doit déterminer les risques et opportunités conformément aux exigences de la norme et planifier les actions pour y faire face.
• Amélioration continue : L'organisation doit améliorer les processus et le système de management de la qualité.

La cartographie des processus fournit une base solide pour répondre à toutes ces exigences. Elle permet de documenter visuellement les processus, de clarifier les rôles et responsabilités, d'identifier les points de contrôle pour la qualité et la conformité, et de mettre en évidence les opportunités d'amélioration.

Avantages de la cartographie des processus pour la certification ISO 9001

• Facilite l'audit : Des processus clairement cartographiés et documentés simplifient grandement les audits internes et externes pour la certification ISO 9001. Les auditeurs peuvent rapidement comprendre le fonctionnement de l'organisation et vérifier la conformité aux exigences de la norme.
• Améliore la compréhension du SMQ : La cartographie aide tous les employés à comprendre comment leurs activités contribuent au système de management de la qualité global et aux objectifs de l'organisation.
• Soutient l'amélioration continue : En visualisant les processus, les organisations peuvent plus facilement identifier les non-conformités, les inefficacités et les opportunités d'amélioration, ce qui est un pilier de l'ISO 9001.
• Renforce la communication : Les cartes de processus servent de langage commun, améliorant la communication entre les départements et les équipes concernant les procédures et les attentes en matière de qualité.

En résumé, la cartographie des processus est un outil indispensable pour toute organisation souhaitant mettre en œuvre un système de management de la qualité conforme à l'ISO 9001. Elle transforme les exigences abstraites de la norme en représentations concrètes et actionnables, facilitant ainsi la certification et l'amélioration continue de la performance.

Défis et bonnes pratiques de la cartographie des processus métiers

Bien que la cartographie des processus métiers offre des avantages considérables, sa mise en œuvre n'est pas sans défis. Une approche méthodique et l'adhésion à certaines bonnes pratiques sont essentielles pour garantir le succès de l'initiative.

Défis courants

Plusieurs obstacles peuvent survenir lors de la cartographie des processus [18]:

1. Résistance au changement : Les employés peuvent se sentir menacés par l'analyse de leurs processus, craignant une évaluation négative de leur travail ou une automatisation qui pourrait les rendre obsolètes. Le manque d'adhésion est l'un des plus grands freins.
2. Manque de temps et de ressources : La cartographie des processus est une activité qui demande du temps et des ressources dédiées, tant de la part des analystes que des participants aux processus. Dans des environnements où les équipes sont déjà surchargées, il peut être difficile de dégager le temps nécessaire.
3. Complexité des processus : Certains processus sont intrinsèquement complexes, impliquant de nombreuses étapes, des boucles, des exceptions et des interactions avec de multiples systèmes et départements. Capturer cette complexité de manière claire et concise est un défi.
4. Informations incomplètes ou inexactes : Les processus peuvent être mal documentés, ou les pratiques réelles peuvent différer des procédures officielles. Recueillir des informations précises et complètes auprès des bonnes personnes est crucial.
5. Définition imprécise de la portée : Sans une portée clairement définie, le projet de cartographie peut s'étendre indéfiniment, entraînant une perte de focus et un gaspillage de ressources.
6. Manque de compétences : La cartographie des processus requiert des compétences spécifiques en analyse, modélisation et communication. Un manque de formation ou d'expérience peut compromettre la qualité des cartes.
7. Silos organisationnels : Les départements peuvent travailler en silos, rendant difficile la compréhension des processus de bout en bout qui traversent plusieurs fonctions.
8. Maintenance des cartes : Les processus évoluent. Maintenir les cartes à jour après leur création est un défi continu, souvent négligé.

Bonnes pratiques pour surmonter les défis

Pour maximiser les chances de succès, il est recommandé de suivre les bonnes pratiques suivantes [19, 20]:

1. Définir clairement la portée et les objectifs : Avant de commencer, déterminez précisément quel processus sera cartographié, pourquoi, et quels résultats sont attendus. Cela permet de maintenir le focus et de mesurer le succès.
2. Impliquer les bonnes parties prenantes : Incluez les propriétaires de processus, les exécutants (ceux qui font le travail au quotidien), les managers et les utilisateurs finaux. Leur expertise est indispensable pour une représentation fidèle de la réalité. La collaboration est clé.
3. Utiliser une notation standardisée : Adoptez une notation reconnue (comme BPMN) et assurez-vous que tous les participants la comprennent. Cela garantit la cohérence et la clarté des diagrammes.
4. Commencer par le haut niveau, puis détailler : Commencez par une vue d'ensemble du processus (macro-processus), puis descendez progressivement dans les détails si nécessaire. Évitez de surcharger les diagrammes avec trop d'informations dès le départ.
5. Valider les cartes : Une fois les cartes créées, faites-les valider par les parties prenantes. Cela permet de corriger les erreurs, de s'assurer que la carte reflète la réalité et d'obtenir l'adhésion.
6. Communiquer et partager : Rendez les cartes de processus accessibles à tous les employés concernés. Expliquez l'objectif de la cartographie et comment les informations seront utilisées. La transparence réduit la résistance au changement.
7. Se concentrer sur la valeur ajoutée : Identifiez les activités qui apportent de la valeur au client et celles qui n'en apportent pas. L'objectif est d'éliminer ou de minimiser les activités sans valeur ajoutée.
8. Utiliser les bons outils : Choisissez des outils de cartographie adaptés à la complexité des processus et aux besoins de l'organisation (des outils de dessin simples aux suites BPM complètes).
9. Intégrer la cartographie dans une démarche d'amélioration continue : La cartographie n'est pas un événement ponctuel. Elle doit faire partie d'un cycle d'amélioration continue, avec des révisions régulières et des mises à jour des processus.
10. Former les équipes : Assurez-vous que les personnes impliquées dans la cartographie et l'utilisation des cartes sont formées aux techniques et aux outils.

En abordant la cartographie des processus avec une planification rigoureuse, une collaboration active et un engagement envers l'amélioration continue, les organisations peuvent surmonter les défis et exploiter pleinement le potentiel de cet outil stratégique.

Références

[18] LinkedIn. (2023, 21 décembre). Comment surmonter les défis de la cartographie des processus métier. Consulté le 6 juillet 2025, à l'adresse https://fr.linkedin.com/advice/0/how-can-you-overcome-common-challenges-johwf?lang=fr [19] HeFlo. (2025, 21 avril). Cartographie des Processus Métiers : Guide Complet + Liste de Contrôle. Consulté le 6 juillet 2025, à l'adresse https://www.heflo.com/fr/blog/cartographie-des-processus-metier [20] LinkedIn. (2024, 28 février). Meilleures pratiques pour la cartographie des processus métier. Consulté le 6 juillet 2025, à l'adresse https://fr.linkedin.com/advice/3/what-best-business-process-mapping-practices-vrfkf?lang=fr

Choisir la technique de cartographie appropriée

Avec la diversité des techniques de cartographie des processus disponibles, choisir la bonne approche est crucial pour le succès de votre initiative. Le choix ne doit pas être arbitraire, mais guidé par une compréhension claire des objectifs, du contexte et de l'audience. Voici des critères et des recommandations pour vous aider à prendre une décision éclairée.

Critères de sélection

Plusieurs facteurs doivent être pris en compte lors de la sélection d'une technique de cartographie :

Objectif de la cartographie : Quel est le but principal de la cartographie ?

• Compréhension générale et communication : Si l'objectif est de fournir une vue d'ensemble simple et facile à comprendre pour un large public, les Diagrammes de Flux ou les Diagrammes Swimlane sont d'excellents choix.
• Analyse des gaspillages et optimisation Lean : Pour identifier les inefficacités, les goulots d'étranglement et les opportunités d'amélioration des flux, le Value Stream Mapping (VSM) est la méthode la plus adaptée.
• Modélisation détaillée pour l'automatisation ou la conformité : Si le processus doit être exécuté par un moteur BPM ou si une conformité stricte est requise (ex: ISO 9001), BPMN est le standard de l'industrie. Pour les systèmes d'information, les DFD et certains diagrammes UML (activités, séquence) sont plus pertinents.
• Définition de la portée d'un projet : Pour une vue de haut niveau des interactions entre fournisseurs, intrants, processus, extrants et clients, le SIPOC est idéal en début de projet.
• Analyse fonctionnelle de systèmes complexes : Pour décomposer les fonctions d'un système et leurs interfaces, IDEF0 est une option robuste.

Niveau de détail requis : À quel point le processus doit-il être détaillé ?

• Haut niveau (vue d'ensemble) : SIPOC, Diagrammes de Cas d'Utilisation UML, ou des Diagrammes de Flux très simplifiés.
• Niveau intermédiaire (flux de travail) : Diagrammes de Flux, Diagrammes Swimlane, Diagrammes d'Activités UML.
• Niveau détaillé (exécution) : BPMN, Diagrammes de Séquence UML.

Audience cible : Qui va utiliser la carte du processus ?

​Personnel opérationnel : Les diagrammes de flux et les Swimlanes sont généralement bien compris. BPMN peut nécessiter une formation minimale.

• Managers et dirigeants : Les SIPOC et les VSM fournissent des informations stratégiques et des indicateurs de performance clés.
• Développeurs et architectes de systèmes : BPMN, DFD et UML sont les notations préférées pour la conception et l'implémentation de solutions logicielles.

Complexité du processus : Le processus est-il linéaire ou comporte-t-il de nombreuses branches, boucles et interactions ?

• Processus simples et linéaires : Diagrammes de Flux.
• Processus avec plusieurs acteurs et transferts : Diagrammes Swimlane.
• Processus complexes avec parallélisme, événements et exceptions : BPMN ou Diagrammes d'Activités UML.

Outils Disponibles et Compétences Internes : Quels sont les logiciels et l'expertise disponibles au sein de l'organisation ? Il est souvent plus efficace d'utiliser des outils et des compétences déjà maîtrisés.

Recommandations générales

• Pour une première approche ou une communication simple : Commencez par des Diagrammes de Flux ou des Diagrammes Swimlane. Ils sont faciles à apprendre et à créer, et fournissent une bonne base pour comprendre les processus.
• Pour l'optimisation des processus métier et l'automatisation : Adoptez BPMN. C'est le standard international pour la modélisation des processus exécutables et il est largement supporté par les suites BPM.
• Pour l'analyse de la performance et la réduction des gaspillages : Utilisez le Value Stream Mapping (VSM). Il est spécifiquement conçu pour identifier la valeur ajoutée et les gaspillages dans les flux de travail.
• Pour les processus liés aux systèmes d'information : Intégrez les DFD pour le flux de données et les diagrammes UML (en particulier les diagrammes d'activités et de séquence) pour modéliser les interactions logicielles.
• Pour la définition de projet et la vue de haut niveau : Le SIPOC est un excellent point de départ pour cadrer un processus avant de le détailler.

Il est également important de noter que ces techniques ne sont pas mutuellement exclusives. Il est courant d'utiliser une combinaison de méthodes pour cartographier un processus complexe, en commençant par une vue de haut niveau (par exemple, SIPOC), puis en détaillant des sections spécifiques avec une notation plus granulaire (par exemple, BPMN ou UML). L'essentiel est de choisir la technique qui répond le mieux aux besoins spécifiques de votre projet et de votre organisation.

Conclusion

Nous avons vu que la cartographie des processus est un levier stratégique pour l'amélioration de l'efficacité opérationnelle, la réduction des coûts, l'optimisation de la qualité, la gestion des risques et la facilitation de la conformité aux normes telles que l'ISO 9001. Elle favorise une meilleure communication et collaboration au sein de l'entreprise, et prépare le terrain pour l'adoption de technologies d'automatisation.

Cependant, la réussite de la cartographie des processus n'est pas garantie. Elle exige de surmonter des défis tels que la résistance au changement, la complexité inhérente des processus et la nécessité de maintenir les cartes à jour. Pour cela, l'adhésion à des bonnes pratiques est essentielle : définir des objectifs clairs, impliquer toutes les parties prenantes, utiliser des notations standardisées, et intégrer la cartographie dans une démarche d'amélioration continue.
